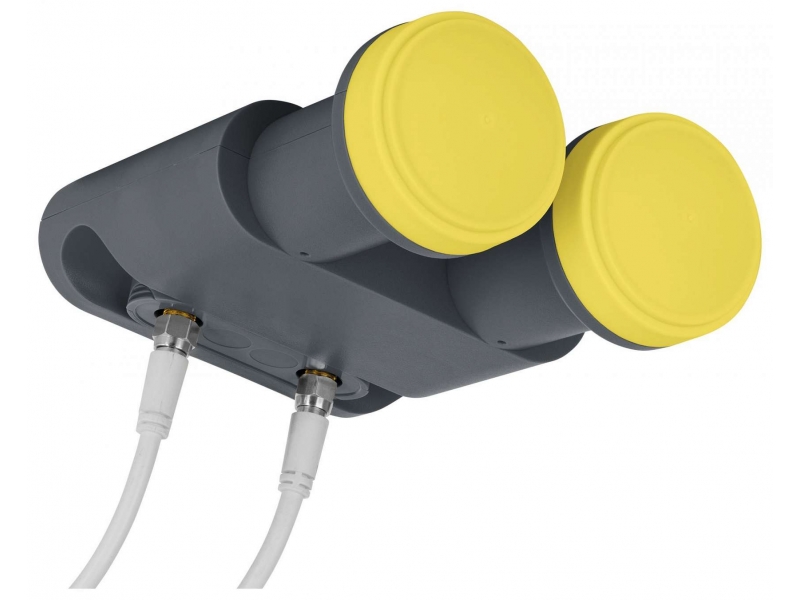

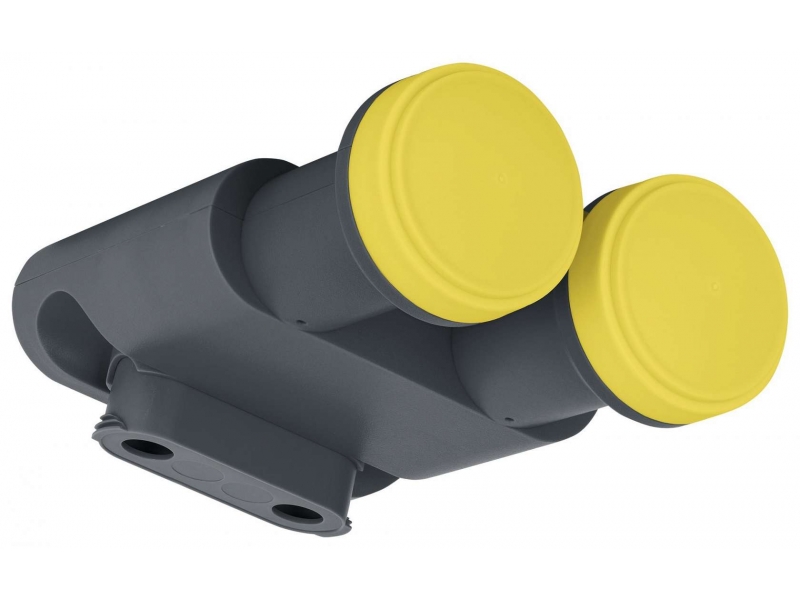

LNB RELOOK MONOBLOCCO TWIN 6 GRADI
Convertitore universale monoblocco dual feed per la ricezione di 2 satelliti con distanza orbitale di 6° (p.e. HOTBIRD / ASTRA)
per 2 utenze per il collegamento di 2 ricevitori
La serie GOLD CONNECTOR è dotata di una protezione delle connessioni contro eventi atmosferici e di connettori dorati. Questi ultimi evitano l’ossidazione e migliorano notevolmente la connessione tra il cavo coassiale e l’LNB. Grazie a questa superficie delle prese è garantita una prestazione superiore rispetto ai connettori tradizionali.
La schermatura LTE impedisce che i segnali LTE (standard 4G) interferiscono sulla banda satellitare e creano così disturbi nella ricezione del segnale DVB-S/S2.
L’LNB dispone di una protezione delle connessioni contro eventi atmosferici e una schermatura LTE.
| Dati tecnici |
LNB universali monoblocco dual feed
per la ricezione di 2 satelliti con posizione orbitale differente.
| |
|
|
|
|
| Art. N° |
LNB 214 |
LNB 219 |
LNB 229 |
LNB 249 |
| Uscite |
1 |
1 |
2 |
4 |
| Distanza orbitale |
3° @ parabola Ø 80 - 85 cm
4° @ parabola Ø 65 - 70 cm
|
6° @ parabola Ø 80 - 85 cm |
| Frequenza di ricezione |
10,7 - 12,75 GHz |
| Frequenza d’uscita |
950 ... 2150 MHz |
| Oscillatori locali (LOF) |
2 x 9,75 / 10,6 GHz |
| Cifra di rumore |
0,1 dB |
| Guadagno |
50 ... 60 dB |
55 ... 65 dB |
| Diametro feed |
23 mm
anelli adattatore per
feed da 40 e 60 mm
in dotazione |
40 mm |
| Commutazione di banda |
0/22 kHz |
| Linearità del guadagno |
± 0,5 dB / 26 MHz |
Isolamento di cross
polarizzazione |
20 dB |
| Isolamento cross SAT |
26 dB |
n.d. |
| Stabilità O. L. |
± 1,0 MHz |
| Reiezione d’immagine |
40 dB |
| Rumore di fase |
-60 dBc/Hz @ 1 kHz, -75 dBc/Hz @ 10 kHz
-95 dBc/Hz @ 100 kHz, -105 dBc/Hz @ 1 MHz
|
Commutazione di
polarizzazione |
13 / 18 V
|
| Commutazione SAT |
DiSEqC 1.0
|
| Alimentazione orizzontale H |
16 - 20 V |
| Alimentazione verticale V |
10 - 14,5 V |
| Consumo |
mass. 240 mA |
mass. 170 mA |
| Colore |
Grigio / Giallo |
|
