LNB dCSS iDdigital
- Code: 2528
- Brand: IDDIGITAL
- Disponibilità: NON DISPONIBILE

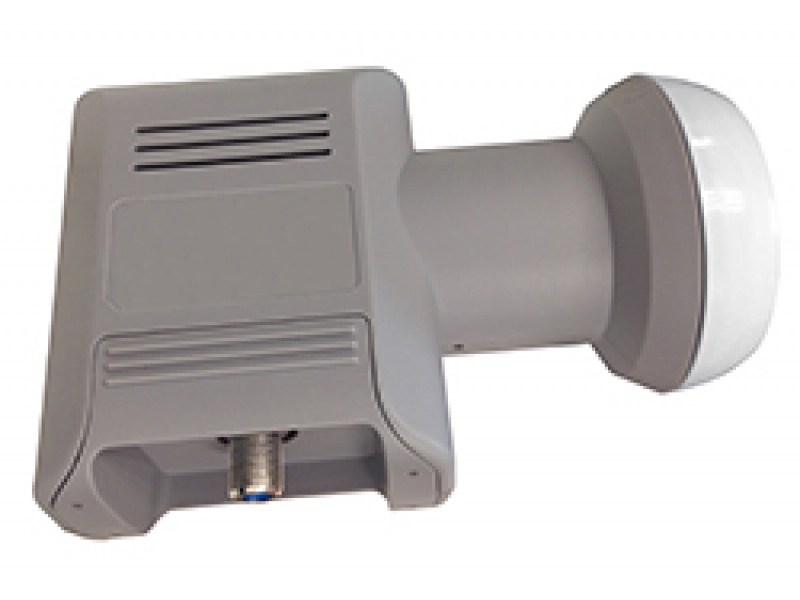

LNB dCSS iDdigital
La tecnologia dCSS è la seconda generazione del sistema monocavo SCR. Questo sistema a
rispetto del sistema SCR permette di collegare una quantità superiore di decoder su un unico cavo
di discesa. Questo LNB supporta in parallelo sia il sistema SCR con le 4 bande e frequenze tradizionali SCR che anche 12 ulteriori bande con protocollo dCSS, p.e. per i servizi SKY Italia.
Per il puntamento dalla parabola durante l’installazione l’LNB converte i 2 transponder
TP 58 (11880V V Pol) sulla frequenza d’uscita IF 1281 MHz e il TP 101 (12731 H Pol) sulla frequenza d’uscita IF 2131 MHz.
Dopo aver ricevuto un comando DiSEqC l’LNB commuta nella modalità di funzionamento dCSS/SCR:
• UB1 a UB4 (4 per SCR a 1210/1420/1680/2040 MHz)
• UB5 a UB16 (12 dCSS a 985/1050/1115/1275/1340/1485/1550/1615/1745/1810/1875/1940 MHz)
Caratteristiche generali:
Uscite: 1 x dCSS (fino a 12 utenze) + SCR (fino a 4 utenze) / Legacy
Frequenza di ricezione: 10,7 - 12,75 GHz
Oscillatori locali (LOF): 9,75 / 10,6 GHz
Stabilità O.L. mass.± 1,0 MHz @ -40° C ... +60° C (SCR: +4,5 MHz)
Cifra di rumore: 0,1 dB
Guadagno: 58 dB (dCSS / SCR: 65 dB)
Diametro feed: 40 mm
Linearità del guadagno mass.± 2 dB / 30 MHz (SCR: ± 3 dB)
Isolamento di cross polarizzazione: 20 dB
Reiezione d’immagine: 40 dB
Frequenza d’uscitaV/H: 950 ... 2150 MHz / SCR: 1210, 1420, 1680, 2040 MHz
Rumore di fase O.L.-60 dBc/Hz @1 kHz, -75 dBc/Hz @10 kHz, -95 dBc/Hz @100 kHz
Commutazione di banda: 0/22 ± 4 kHz (SCR: DiSEqC 2.0)
Alimentazione orizzontale: H 16-21 V (SCR: DiSEqC 2.0)
Alimentazione verticale: V 12-14 V (SCR: DiSEqC 2.0)
Consumo mass.: 350 mA
SKY Italia authorized-
